FZ、YZ型鑄鐵鑲銅閘門

應用場合

    1、鑄鐵鑲銅方閘門或鑄鐵鑲銅圓閘門，一般簡稱鑄鐵閘門，主要用于污水截流，疏通水流以及調節水位等。

    2、閘門的設計、制造和檢驗執行《CJ/T 3006-92標準》，閘門為垂直安裝的鑲銅鑄鐵閘門，為附壁式安裝和孔口金屬密封的形式，門框和閘板采用鑄鐵鑄造，所有鑄件都經過時效處理。傳動絲桿的導向支撐間距與絲桿半徑之比（柔度）不大于200。

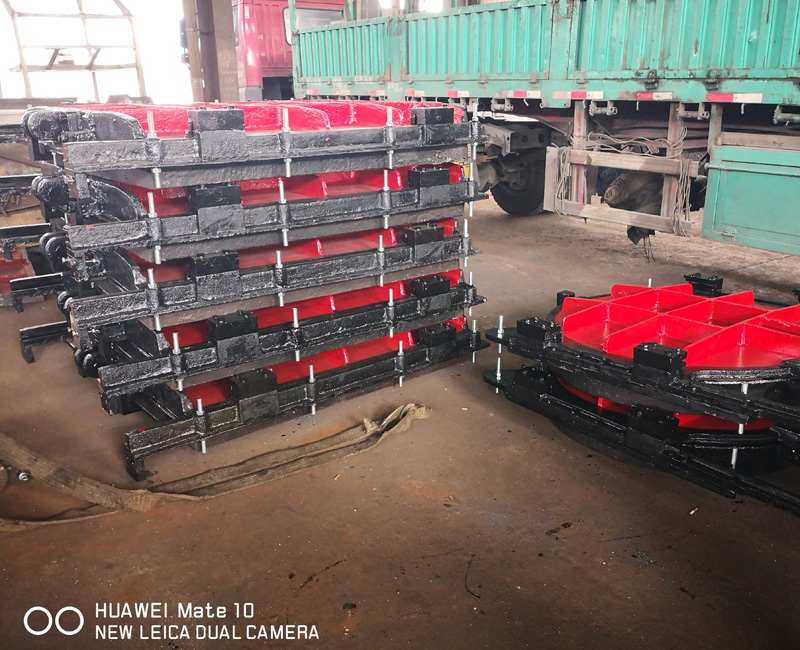

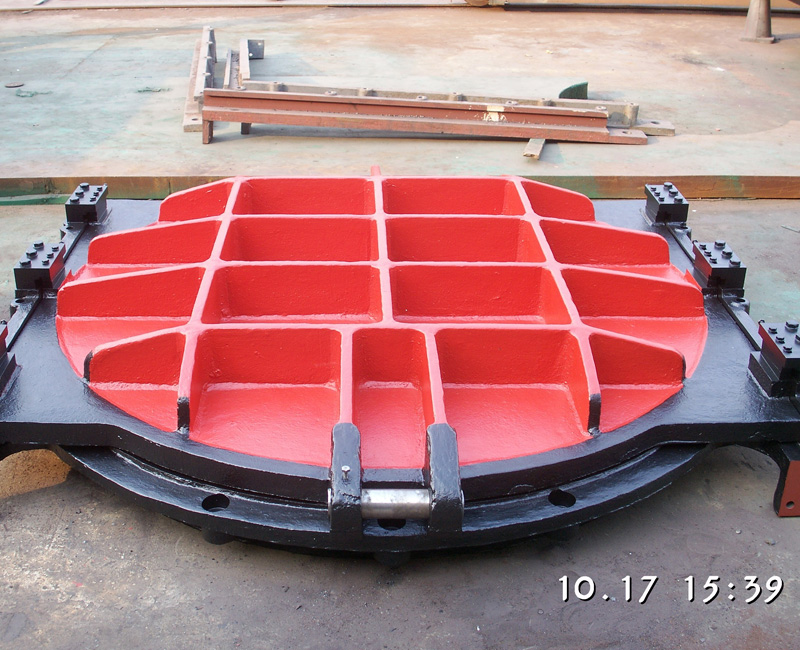

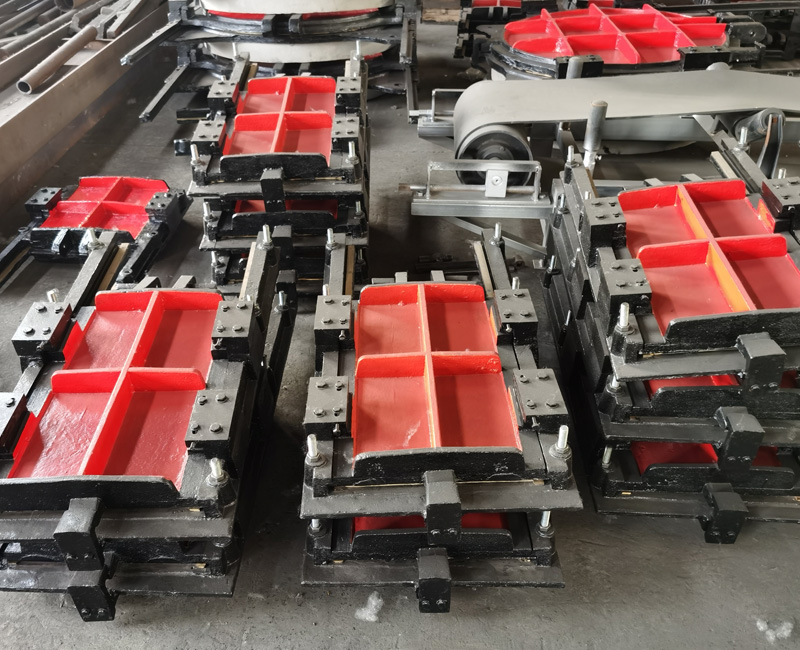

    3、閘門主要由門框、閘板，帶有銅合金的金屬密封面、絲桿、軸導架（絲桿總長超過4m才配套）及可調楔型壓塊等組成。閘門具有結構堅固、密封性強、耐磨耐蝕性強、安裝使用方便的特點。當閘門長期使用密封面磨損時，則可方便地調整楔塊位置，便能恢復原密封性能。

    4、閘門采用銅合金硬密封的止水形式，密封面具有良好的止水性。

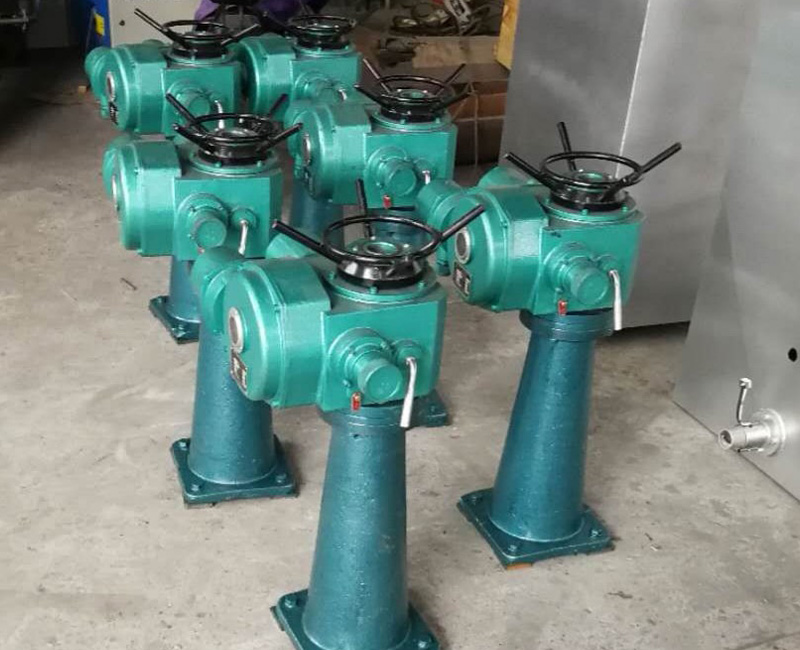

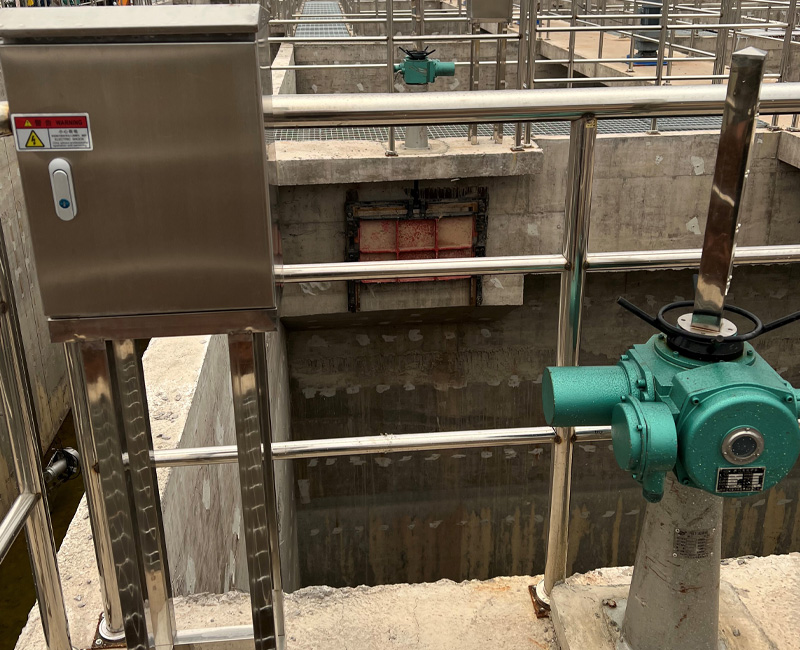

    5、閘門的啟閉采用手電兩用、手搖、手輪螺桿式啟閉機，啟閉機安裝在操作平臺上，手動操作力小于150N，離地的高度滿足人工操作的要求。

    6、本公司還生產速閉啟閉機，與閘門配套組成速閉閘。主要用于事故性（例：意外停電等）緊急關閉場合。正常情況下也可當普通啟閉機及閘門使用。當斷電或其他原因需要速閉時，控制柜接收到速閉指令，在5～15s之內，可依靠門板重力作用快速關閉閘門。速閉啟閉機的組成：牙嵌電磁離合器、齒輪付、滾珠絲杠或大螺距T型螺旋付、緩沖器、阻尼器、電控箱、機架。電控箱內設置有直流電源及電源管理部件。

技術特點

    1.通徑內水流無阻，幾乎無水流損失。

    2.主體材料為灰鑄鐵（或球墨鑄鐵、合金鑄鐵）經過內應力消除，經久耐用無變形。

    3.結構強度針對不同水壓而定，適用性廣、經濟耐用。

    4.采用精密加工的青銅硬止水密封，摩阻小、耐磨且密封效果好。滲水量一般小于0.72L/min(正向)和1.25L/min(反向)。

    5.結構形式齊全，適合多種洞口或渠道的安裝使用。
